最完整的纸箱知识,很多人看到默默收藏了

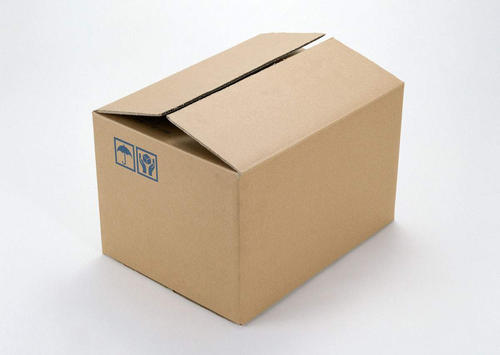

纸箱(英文 carton或hard paper case):是应用最广泛的包装制品,按用料不同,有瓦楞纸箱、单层纸板箱等,有各种规格和型号。
纸箱常用的有三层、五层,七层使用较少,各层分为里纸、瓦楞纸、芯纸、面纸,里、面纸有茶板纸、牛皮纸,芯纸用瓦楞纸,各种纸的颜色和手感都不一样,不同厂家生产的纸(颜色、手感)也不一样。
定义及提示
通常用作商品的包裹物或物品保护外层使用物。纸箱的体积因商品的大小而改变,纸箱通常有“小心轻放”、“怕湿”、“向上”、“堆码极限”、“怕晒”、“防潮”“质量安全”“禁止翻滚”“不可践踏”“注意防火”“易碎物品”“绿化环境”“怕热”“食品”“防异味”等多种图案或文字提示,提醒使用者注意,以保护内装物品不受伤害。
包装纸箱作为现代物流不可缺少的一部分,承担着容装、保护产品、美观的重要责任,包装纸箱的物理性能指标则成为其质量评估的依据。稳定的工作环境条件保障了测试数据的准确性和可靠性,并有多年从事纸箱测试专业的资深工程师,对包装箱进行测试分析,为包装箱供应商和包装箱用户提供公正、科学的测试数据。TTS(一通检测)亦为多家知名企业提供供应商材料筛选,标书评定等工程。
基本测试项目
1、出口包装纸箱检验规程 SN/T 0262-1993
2、外观 GB/T 6543-2008
3、尺寸 GB/T 6543-20084、摇盖耐折 GB/T 6543-2008
5、厚度 GB/T 6547-1998
6、耐破强度 GB/T 6545-1998
7、戳穿强度 GB/T 2679.7-2005
8、边压强度 GB/T 6546-19989、粘合强度 GB/T 6548-2011
10、空箱抗压 GB/T 4857.4-2008
11、含水率 GB/T 462-2008
12、防潮性能 GJB 1109A - 2000
13、分层定量 ISO 3039: 1975
14、平压强度 GB/T 6980 - 1995
通过以上测试,可以了解到纸箱的性能,为企业包装设计提供可靠数据依据。
纸箱知识
瓦楞纸板是由面纸、里纸、芯纸和加工成波形瓦楞的瓦楞纸通过粘合而成。根据商品包装的需求,瓦楞纸板可以加工成单面瓦楞纸板、三层瓦楞纸板、五层、七层、十一层等瓦楞纸板。
不同波纹形状的瓦楞,粘结成的瓦楞纸板的功能也有所不同。即使使用同样质量的面纸和里纸,由于楞形的差异,构成的瓦楞纸板的性能也有一定区别。国际上通用的瓦楞楞形分为四种,它们分别是A型楞、C型楞、B型楞和E型楞。它们的技术指标和要求见表一。A型楞制成的瓦楞纸板具有较好的缓冲性,富有一定的弹性,C型楞较A型楞次之。但挺度和抗冲击性优于A型楞;B型楞排列密度大,制成的瓦楞纸板表面平整,承压力高,适于印刷;E型楞由于薄而密,更呈现了它的刚强度。
集装箱和非集装箱的区别主要在于外径,并且与瓦楞类型密切相关。下面将通过下表详细罗列出纸箱内径规格、制造规格、外径规格之间的关系:
瓦楞纸箱制造尺寸的量法
纸箱的制造尺寸为制箱时的下料尺寸。制造尺寸以展开的箱坯上的压线为度量的基准。分切机上的压痕辊在压线位置上压出的是一条沟, 压线是这条沟槽的中心线。两条压线的距离就是制造尺寸。将制造尺寸转换为内、外径尺寸可以通过表 2 速成,但它们也分别有自己的测量方法。
瓦楞纸箱在制造过程中有单拼和双拼之分
单拼即一页成型箱,一般用于周长较小的纸箱;双拼也称为二页箱,有的纸箱周长太大,不得不用两片箱坯拼凑一个纸箱,但有时纸箱厂为了利用生产过程中 裁切下来的余料,也会用两片拼凑一个尺寸不算太大的纸箱,甚至有时会用四片。二页箱与一页箱相比,多了一个接头,因此两者的面积 计算有一些细微的差别。
接头和回丝
纸箱接头的制造尺寸根据瓦楞层数和生产工艺水平确定,单瓦楞纸板为 35 ~ 40mm ,双瓦楞纸板为 45 ~ 50mm ,三瓦楞纸板为 50mm。
计算纸箱展开面积时必须考虑到制造过程中回丝的损耗,回丝的尺寸依据纸板层数确定,一般为 20 ~ 40mm。
为了便于实际工作中的计算,统一采取加“ 8 ”加“ 4 ”的规则,即将横向方向上接头和回丝的总和定为 8cm ,纵向方向上回丝总合定为 4cm。
1、平口箱面积计算公式
通过以上介绍,平口箱的面积计算可以由下面两条公式表示:
单拼纸箱面积 S= 〔 (长 + 宽) × 2+8 〕× (宽 + 高 +4)
双拼纸箱面积 S= 〔 (长 + 宽 +8) × 2 〕× (宽 + 高 +4)
【注:这里长、宽、高、 8 、 4 的单位均为 cm。】
上全盖下插口式纸箱的展开面积
上全盖下插口式的纸箱一般箱型较小,有些是用瓦楞纸板制成,有一部分是仅用单层的涂布白卡纸生产,例如药品、食品、化妆品的外层 小包装。
切长和瓦高
在瓦楞纸箱制造过程中,分清楚切长和瓦高的概念尤为重要。一旦搞错,纸箱强度将差之千里,从而会导致生产出来的纸箱全部报废,造 成巨大的损失。
切长是指垂直于瓦楞方向的长度;瓦高是指顺着瓦楞方向的长度。
接头与回丝
在这里根据纸箱层数确定接头尺寸,三层箱的接头一般为 3cm ,五层箱的接头一般为 4cm。回丝的尺寸统一按 2cm 计算。
2、上全盖下插口式纸箱面积计算公式
切长:L= (长 + 宽)× 2+ 接头 + 回丝
瓦高:H= 1/2 宽 + 插口 + 高 + 宽 + 回丝
面积: S= L × H
说明:一般计算纸箱的面积都是参照实物进行的,将纸箱展开后,根据不同纸箱的具体形状作具体的尺寸分析,长、宽、高通过精确的测量都是固定的,接头和回丝的尺寸视不同的情况具有一定的灵活性。
纸箱工艺
异型瓦楞纸箱是当今瓦楞纸箱包装中形式变化最多的包装品种;超市中货物直接摆上货架,要具有很好的产品展示功能,而如何快速、简便的打开纸箱包装,做到货物的快速取放,而且不需要任何的工具比如剪刀或刀子等,就喊一声“芝麻开门”纸箱便打开。这听起来很新鲜,但是这种纸箱已经在国外的超市中广泛应用,而且国 内也有很大的需求。
芝麻开门纸箱的结构型式
芝麻开门纸箱是一种新型设计概念的瓦楞纸箱包装,即易打开瓦楞纸箱。纸箱的外型结构与普通的瓦楞纸箱没有明显区别,其关键工艺是在瓦楞纸箱内部粘贴有一种撕裂胶站带,并在纸箱外面留有一个小口,打开纸箱时只要从小口处沿着撕裂胶带就可以不用任何工具开打纸箱,展现出包装物品。
加工工艺简介
撕口的必要性
易打开瓦楞纸箱的生产加工工艺与普通纸箱生产工艺相比,增加一道在瓦楞纸箱内表面粘贴高性能、自粘性的撕裂胶带,以及为撕裂胶带设计出一个相应的撕口,这样便于使用者不需要借助外力就可以将纸箱打开,而且撕裂口美观,不影响商品展示效果。
撕裂胶带
用于易打开纸箱的撕裂胶粘带由改良张力的聚丙烯背面结合天然橡胶粘合剂组成。天然橡胶胶粘剂提供了非常优秀的初始增粘性、非常优秀的抗撕裂性以及在不同材质表面上强劲的粘合力。应用于瓦楞纸箱生产中的撕裂胶带一般为卷轴缠绕结构。根据撕裂胶带的宽度不同,一般的宽度范围从3mm~20mm之间,一卷胶带的长度大约有40000米左右。长卷轴包装方式可以减少更换新卷轴的次数,这样就能够提高生产效率。
纸箱生产过程
1 设计决定产品的最终效果
对纸箱产品来讲设计尤为重要,否则很难达到客户要求,可能出现退货,给企业造成重大损失。
我认为市场部门接到订单后,应该把客户的所有信息传递到工艺设计部门。其中包括版面的装饰要求、规格尺寸、箱型结构、内装物及盛重、堆码层数等相关内容。经设计部门设计后,方可传到制造部门完成产品的实现。
1)计算出最下层纸箱所能承受的最大堆码载荷Ps
即Ps=(Nmax-1)·G,其中,Nmax为最大堆码层数,G为内装物和箱体重。
2)选取合适的安全系数K
根据SN/T0262-93出口运输包装瓦楞纸箱检验规程的要求,在贮存期小于30天时,K=1.6;贮存期在30~100天时,K=1.65;贮存期大于100天时,K=2。
当然,为了安全起见,安全系数通常取3以上。不过安全系数取得过大,原材料的各种指数相对要高,纸张的价格会明显上升,致使成本增加,对市场开发不利。再有如果安全系数选取过大,会出现质量过剩,系数过小,又造成塌箱等质量问题。所以,要根据客户的实际要求,选取合适的安全系数。
3)根据安全系数计算出所要达到的最大抗压强度值P
即P=K·Ps
4)根据Kelicutt公式,选择合适的纸张搭配组合
即Px·F=P(已算出)
所以Px=P/F,其中,F为与纸箱周边长和瓦楞型有关的常数,通过查表得出。Px为瓦楞纸板综合环压强度值,Px=(R1+R2+Rm1C)/15.2
如果已知R1、R2、Rm1C中任何一种或两种材料的环压指数和克重,便可求出第三种材料的环压指数和克重,达到纸张合理搭配的目的。
2 做好过程控制是产品实现的保证
工艺技术部门设计的产品能否得到很好的贯彻,各个工序对标准的严格执行至关重要。所以要求各工序的班长及时监督好本工序的产品质量,是产品最终质量的保证。
另外,质量监督员要不定期巡查,及时纠正和处理违背工艺的现象,以保证工艺的严格贯彻。
纸箱的标准
1号标准5层 530*290*370mm 大件商品
2号标准5层 530*230*290mm 箱包等
3号标准3层 430*210*270mm 箱包及鞋子等
4号标准3层 350*190*230mm 鞋子等
5号标准3层 290*170*190mm 装饰品等
6号标准3层 260*150*180mm 化妆品、饰品等
7号标准3层 230*130*160mm 化妆品、饰品等
8号标准3层 210*110*140mm 化妆品、饰品等
9号标准3层 195*105*135mm 化妆品、饰品等
10号标准3层 175*95*115mm 化妆品、CD等
11号标准3层 145*85*105mm 化妆品、CD等
12号标准3层 130*80*90mm 化妆品、小饰品
特大号标准5层 600*500*400mm 适用搬家.
纸箱生产现场质量控制
按检验的目的可分为,控制检验,接收检验,质量机构检验鉴定。
纸箱企业在确保纸箱产品质量的前提下,可因地制宜地设置质量检验机构及配备质量检验人员。工序检验一般有以下几种形式,首件检验,首件检验是纸箱产品制造过程中的一种预防性检验,适用于大量的类型。首件检验应由操作者自行检验,并交由专职检验员认可。
巡检是检验人员在生产现场按一定的时间间隔对有关工序的产品质量进行流检查。完工检验它是对一批加工完成后的产品进行检查,主要是指各工序间的产品。成品检验是瓦楞纸箱产品到达用户手中之前的最后一次检验。
